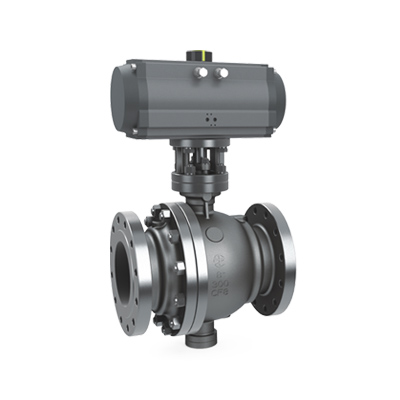

三位置气动执行器有二种型号0°-45°-90°和0°-90°-180°，在气口"2"进气后活塞向两端运动被两端设计有辅助活塞产生机械限制来实现中间位置的，可直接利用外面两端调节螺栓很容易调节中间位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175°等。我们都知道常见的三位置气动执行器有二种型号，度数分为0度至-45度和-90度。0度-90度-180度。新型齿轮齿条式气动执行器综合了国内外新技术，通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合新标准技术规范，满足现在和未来的需求。
三位置气动执行器性能：
1、这款气动执行器结构设计优良，动作快速平稳，精度高，输出功率大。
2、采用了目前较为优良的铝合金缸体，该气动执行器的内孔和外部表面都进行硬质阳极氧化处理，可靠的延长了使用寿命以及在运行时产生的摩擦系数。
3、本公司所生产销售的产品都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而可靠的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是准确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器等。
7、气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。
9、连接部分符合全新标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用性。
工作原理
三位置气动执行器的操作需要设计一套电磁阀控制回路系统来完成操作，其控制原理如下：
|

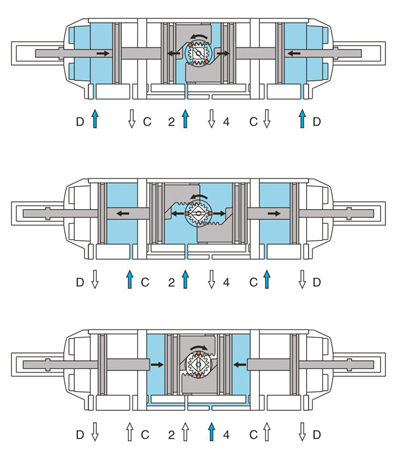

位置1(中间位置) 气源压力同时进入2口和D口，空气从4口和C口排出，2口作为内部活塞移动，D口是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。 |
|
位置2(全开位置) 气源压力同时进入2口和C口．空气从4口和D口排出，2口的内部活塞继续移动．C口为解除辅助活塞推杆限制定位，使内部活塞顺利到达全开位置。 |
|
|
位置3(全关位置) 气源压力进入4口，空气从2口排出，内部活塞向中间方向移动到达全关位置。可提供0°-45°一90°弹簧回位型号规格，在断气断电时(或气源故障)，通过弹簧迫使内部活塞回位到全关位置。 |
