产品用途及结构特点
系列气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业,印染、生物制药,日用化工,食品饮料,水处理及空气处理等行业的流体自动控制或调节控制,与自动化气动仪表配套使用。
气动球阀结构特点:
气动执行器:采用新型AT系列气动执行器,其结构获得国家实用新型专利(ZL 2009 2 0175421.2)有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更可靠;大口径阀门采用AW系列气动执行器,采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用式(弹簧复位);详细参数请参考本公司AT系列及AW系列气动执行器样本。
壳体结构:球阀的阀体根据使用需要及实际工况条件的不同可设计为铸造结构、锻造结构及全焊接结构三种形式,其中全焊接结构的球阀主要适用于埋地使用。
特别的阀座密封结构:

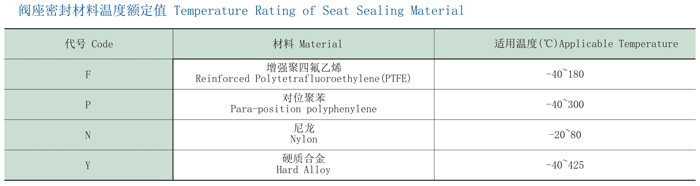

浮动式球阀采用唇型弹性密封圈结构设计,其结构获得国家实用新型专利(ZL 2009 2 0270133.5)更能保证密封的可靠性及使用寿命,对于低压、超低压或真空工况用球阀,采用板簧加截的阀座密封结构,能确保球阀长期使用的可靠密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料。
固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。
阻塞与排泄:当阀门处于关闭状态时,上下流侧的阀座使液体阻断,阀体中腔的积滞物可以通过排泄装置进行排泄。
自动泄压结构:当中腔压力出现异常升高现象时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀体的正常。
阀杆的可靠密封:阀杆采用有倒密封的下装式结构,倒密封的密封力随介质压力的增高而增大,故能确保阀杆的可靠密封,而且,当阀门异常升压时,阀杆不会喷出。
防火结构:根据工况及用户的需要,球阀可设计为防火结构。球阀的耐火设计执行API 6D及JB/T6899等标准的规定,一旦发生火灾而使软密封圈烧损时,球阀的防火结构可阻止介质的大量泄漏,防止火灾的进一步扩大。
阻静电结构:当操作阀门时,由于球体和阀座之间的磨擦,会产生静电电荷并积聚在球体上,为防止产生静电火花,特在阀门上设置阻静电导出装置,将积聚在球体上的电荷导出。
全通径结构及缩径结构:为满足用户的不同需要,志泰公司球阀产品有全通径及缩径两种系列。全通径球阀的通道内径与管道内径一致,便于管理清扫,而缩径系列球阀的重量相对较轻,但流体阻力仅为相同口径截止阀的1/7左右,故缩径系列球阀的应用前景较为广泛。

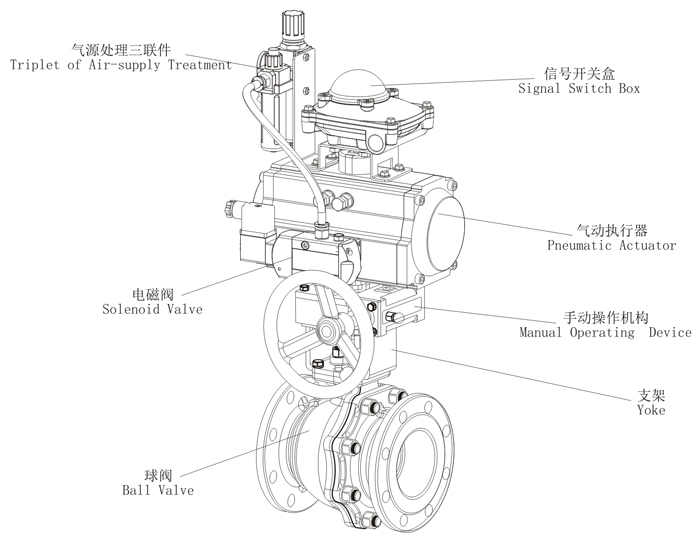

附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:ZTSD系列
